アールエフ

1998年設立のアールエフは、低価格・高性能・低被爆のデジタルレントゲンセンサーを開発し、医療用CTや産業用CTなどの開発、販売等を行っている会社です。こちらでは、アールエフの会社情報や特徴、取り扱っている産業用CTについて、紹介しています。

アールエフの産業用CT主要製品

NAOMi-CT 3D-M

引用元HP：アールエフ
https://www.rfsystemlab.com/product/industry/ct/280_380ct.html

低コストの非破壊検査装置
樹脂やアルミなど原子番号の小さいもの向き
X線作業主任者の資格は不要

▼スマホは横スクロールでご確認ください▼

		CT（3D）			2D
		280万円（Mサイズパネル）	380万円（Lサイズパネル）	580万円（Lサイズパネル）	90万円
	装置	X線断層撮影装置			平面X線撮影装置
	機能	3D/2D撮影スの検出ソフト付き（3D）			2D撮影
	型番	NAOMi-CT 3D-M	NAOMi-CT 3D-L	NAOMi-CT 3D-スライドL	NAOMi-2D
筐体	重量	約60kg	約70kg	約100kg	約60kg
電源	電源	AC100-240V ※標準AC100V　50／60Hz
電源	消費電力	1.0kVA（照射時ピーク電力）
X線発生部	管電圧	50〜100kV
	管電流	2〜10mA
	最大出力電力	500W
	高圧発生器	直流整流（先点火方式）
	冷却	油冷却及び空冷方式
	焦点寸法	0.5mm
検出部	種類	FPD			マルチCCD
	ピクセルサイズ	100µm	120µm		100µm
	階調	12bit	16 bit		12bit
	有効受光面サイズ	H121×W123mm	H263×W213mm		H106×W174mm
	画素数	1216×1232 pixels （150万画素）	2208×1792 pixels （400万画素）		980×1660 pixels （160万画素）
撮影	パーシャルスキャン	Φ56×H37〜41mm 画素サイズ：0.068mm	Φ68×H38～49mm 画素サイズ：0.083mm	Φ67×H45 〜 49mm 画素サイズ：0.083mm	H106×W174mm
	ノーマルスキャン	Φ83×H72〜82mm 画素サイズ：0.136mm	Φ146×H153〜185mm 画素サイズ：0.16mm	Φ141×H147 〜 176mm 画素サイズ：0.16mm
	オフセットスキャン	Φ151×H63〜82mm 画素サイズ：0.205mm	Φ251×H130〜185mm 画素サイズ：0.24mm	Φ240×H127 〜 176mm 画素サイズ：0.24mm
	搭載可能サイズ	Φ250×H230mm	Φ300×H320mm	W 〜 360×D1000×H～300mm	W250×D280×H230mm
	分解能	5LP/mm 0.1mm （3D撮影）	4LP/mm 0.125mm（3D撮影）		3LP/mm 0.166mm （2D撮影）
	分解能	4LP/mm 0.125mm （2D撮影）	3LP/mm 0.166mm（2D撮影）		3LP/mm 0.166mm （2D撮影）
	耐荷重	ターンテーブル耐荷重：約10kg		スライドテーブル耐荷重：約20kg	ターンテーブル耐荷重：約10kg
撮影例	アルミダイカスト、樹脂・プラスチック製品・容器、ゴム製品、加工食品・菓子・果物類、化粧品、文具、玩具、靴、生体・骨、文化財など ※ 重金属（鉄・銅等）の撮影は要相談

NAOMi-CT 3D-L

引用元HP：アールエフ
https://www.rfsystemlab.com/product/industry/ct/280_380ct.html

Lサイズの非破壊検査装置
樹脂やアルミなど原子番号の小さいもの向き
X線作業主任者の資格は不要

▼スマホは横スクロールでご確認ください▼

		CT（3D）			2D
		280万円（Mサイズパネル）	380万円（Lサイズパネル）	580万円（Lサイズパネル）	90万円
	装置	X線断層撮影装置			平面X線撮影装置
	機能	3D/2D撮影スの検出ソフト付き（3D）			2D撮影
	型番	NAOMi-CT 3D-M	NAOMi-CT 3D-L	NAOMi-CT 3D-スライドL	NAOMi-2D
筐体	重量	約60kg	約70kg	約100kg	約60kg
電源	電源	AC100-240V ※標準AC100V　50／60Hz
電源	消費電力	1.0kVA（照射時ピーク電力）
X線発生部	管電圧	50〜100kV
	管電流	2〜10mA
	最大出力電力	500W
	高圧発生器	直流整流（先点火方式）
	冷却	油冷却及び空冷方式
	焦点寸法	0.5mm
検出部	種類	FPD			マルチCCD
	ピクセルサイズ	100µm	120µm		100µm
	階調	12bit	16 bit		12bit
	有効受光面サイズ	H121×W123mm	H263×W213mm		H106×W174mm
	画素数	1216×1232 pixels （150万画素）	2208×1792 pixels （400万画素）		980×1660 pixels （160万画素）
撮影	パーシャルスキャン	Φ56×H37〜41mm 画素サイズ：0.068mm	Φ68×H38～49mm 画素サイズ：0.083mm	Φ67×H45 〜 49mm 画素サイズ：0.083mm	H106×W174mm
	ノーマルスキャン	Φ83×H72〜82mm 画素サイズ：0.136mm	Φ146×H153〜185mm 画素サイズ：0.16mm	Φ141×H147 〜 176mm 画素サイズ：0.16mm
	オフセットスキャン	Φ151×H63〜82mm 画素サイズ：0.205mm	Φ251×H130〜185mm 画素サイズ：0.24mm	Φ240×H127 〜 176mm 画素サイズ：0.24mm
	搭載可能サイズ	Φ250×H230mm	Φ300×H320mm	W 〜 360×D1000×H～300mm	W250×D280×H230mm
	分解能	5LP/mm 0.1mm （3D撮影）	4LP/mm 0.125mm（3D撮影）		3LP/mm 0.166mm （2D撮影）
	分解能	4LP/mm 0.125mm （2D撮影）	3LP/mm 0.166mm（2D撮影）		3LP/mm 0.166mm （2D撮影）
	耐荷重	ターンテーブル耐荷重：約10kg		スライドテーブル耐荷重：約20kg	ターンテーブル耐荷重：約10kg
撮影例	アルミダイカスト、樹脂・プラスチック製品・容器、ゴム製品、加工食品・菓子・果物類、化粧品、文具、玩具、靴、生体・骨、文化財など ※ 重金属（鉄・銅等）の撮影は要相談

＜用途別＞産業用CTメーカー
について詳しく見る

SUMMARYまとめ

アールエフとは

アールエフは2013年に産業用CT分野に参入して以来、斬新な発想で新製品の開発を行い提供しているメーカーです。

当サイトでは産業用CTを取り扱うメーカーを独自視点で調査し、ピックアップして紹介しています。導入の検討材料として、こちらも合わせてご確認ください。

産業用CTおすすめメーカー4選

アールエフの特徴

研究開発重視の企業

アールエフは、マイクロ波（無線）技術と小型CCDカメラを融合させた製品で、研究開発型企業として創業したのが始まりで、1998年設立。歯科医の要望を受け、歯科用ワイヤレス口腔内カメラの開発を機に、医療業界に参入。2006年に「人に優しい」をコンセプトに、低価格・高性能・低被爆のデジタルレントゲンセンサーを開発し、レントゲン分野に進出しました。

2011年に3D画像の歯科用X線CT、2013年に産業用CT、2016年に卓上型の産業用CT、2020年には全領域CTを発表するなど、既存の概念にとらわれることなく、斬新な発想で新製品の開発を進め、製品を提供しています。

常識を破る価格で産業用CTを提供

アールエフの産業用CTは、医療現場で使われているCT技術をそのままの性能を保ちつつ、一般的な産業用CTでは到底考えられない、安い値段で提供。外部機関に依頼していた非破壊検査を、より身近で手軽なものにしています。アールエフの産業用CTは、X線作業主任者資格を保有していなくても操作可能。月額料金でリース契約ができるため、設備投資の初期費用を抑えながら、非破壊検査を行うことができるメリットがあります。

純国産で高い国内シェア

アールエフのX線CT「NAOMi-CT」は、純国産産業用CTで高いシェア実績を誇っています。トヨタ自動車、アイシン精機、コニカミノルタなどの企業をはじめ、日本原子力研究開発機構、慶應義塾大学SFC研究所、信州大学工学部、京都大学生存圏研究所などの各種研究機関に納入実績があり、高いクオリティが裏付けされています。

会社情報

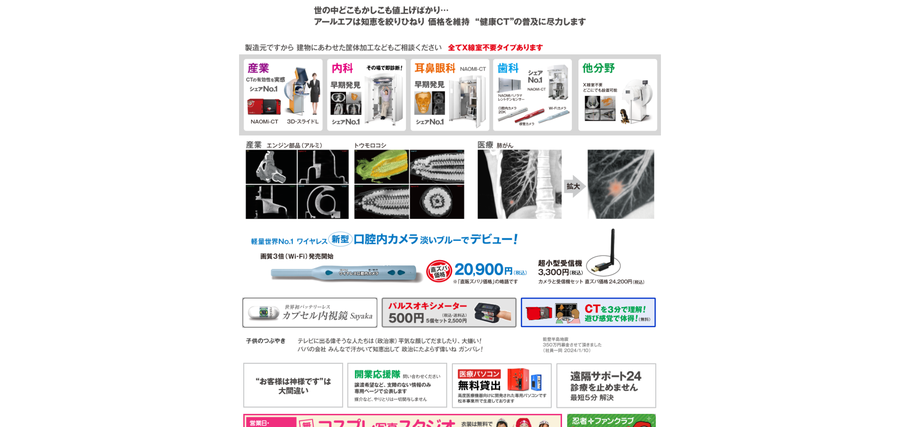

引用元HP：アールエフ
http://rfsystemlab.com/

会社名	株式会社アールエフ
所在地	長野県長野市南長池299-16
電話番号	026-222-7702
設立	1998年
URL	http://rfsystemlab.com/
