CTとX線の違い

非破壊検査は、物体を透過するX線を被写体に投射して撮影して検査する手法です。そして、X線を使用した検査には、X線スキャンとCTスキャンがあります。ここでは、X線とCTとの違いを分かりやすく説明していきます。

CTスキャンとは

CTスキャンを理解するには、まずレントゲン撮影（X線撮影）のしくみを知ることが必要です。

レントゲン撮影（X線撮影）のしくみ

レントゲン撮影では、被写体に物体を透過するX線を照射します。X線は、被写体の素材や内部の構造によって、透過力が弱まるため、その減弱の差をフィルムや検出器を使用して、被写体の内部を検査することができます。

例えば、医療用のレントゲン撮影の場合、X線が透過しづらい骨や歯は白っぽく、皮膚や筋肉は黒っぽく映し出されます。ただし、レントゲンは、対象物の構造をコントラストの差によって捉えることはできますが、二次元データで、奥行きのある画像ではないために、立体的な構造を知ることは出来ません。

CTのしくみ

CTスキャンは、360度すべての方向からX線を照射することでX線透過像をデジタルデータとして取得し、そのデータをコンピューター処理することで構造物の三次元情報を得ることができます。

レントゲンで撮影された画像では分からなかった被写体の立体的な構造を把握することによって、より精度の高い検査が可能になります。

医療用CTと産業用CTの違い

医療用CTとは

医療用CTの場合、生体を撮影するため、被ばく線量を抑えることが重要になります。被写体のぶれを避けるため、ベッドに垂直に立てられたX線管と検出器などの検査機器が、被写体である人の体に沿って回転します。そして、高い線量を用いて、短時間で撮影を行います。

産業用CTとは

一方で産業用CTの場合、X線管と検出器は固定されており、被写体である工業製品を設置した台が回転して撮影を行います。工業用製品を撮影するため被ばく線量を気にする必要がないため、低い線量で長時間にわたって撮影を行います。

産業用CTでは高精度・低ノイズのデータを得ることができ、品質検査や製品開発などのさまざまな用途で使われています。

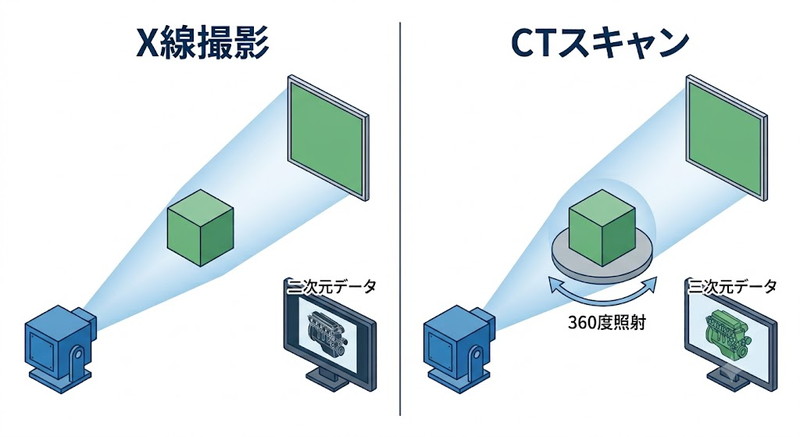

CTとX線（レントゲン）の違いと特徴

X線（レントゲン）とCTは、どちらもX線を利用して内部を可視化する技術ですが、取得できるデータや得意な用途に大きな違いがあります。

得られる画像データの違い（二次元と三次元）

X線検査は、対象物にX線を照射して透過した線量を画像化するため、得られるのは平面的な二次元（2D）画像です。前後の構造が重なって写るため、奥にある微細な欠陥などは見えにくい場合があります。

一方、CT検査は対象物の周囲360度からX線を照射し、コンピューターで画像を再構成するため、立体的な三次元（3D）データを得ることができます。任意の断面を切り出して観察できるため、内部の複雑な構造や微細な欠陥も正確に把握できます。

CT画像の活用事例
について詳しく見る

産業分野における用途と検査時間の違い

X線検査は一方向からの撮影で済むため、検査時間が短く、手軽に全体像を把握する目的に向いています。基板の断線確認や異物混入検査など、スピーディーな検査に適しています。

対してCT検査は、多方向からの撮影とデータ処理が必要なため検査時間は長くなりますが、製品の内部構造の寸法測定、リバースエンジニアリング、巣（ボイド）の解析など、高精度な品質保証や研究開発で力を発揮します。

非破壊検査の
メリット・デメリット
について詳しく見る

産業用CTを選ぶための評価指標

CTとX線の違いを踏まえて産業用CTの導入を検討する際は、検査対象物の材質や厚さに応じて、装置の性能を正しく評価する必要があります。厚い金属などを透過して検査したい場合は、X線の出力を示す「管電圧」が重要な選定基準となります。

管電圧の透過厚さの目安
