産業用CTの導入を検討する際、製造ラインに組み込むか、検査室等に設置するかで迷う方は少なくありません。
本記事では、インラインとオフラインそれぞれの運用方法や設置環境の違い、メリット・デメリットを比較し、自社に合った選び方を解説します。
産業用CTの運用方法は、大きく分けて二つの種類が存在します。

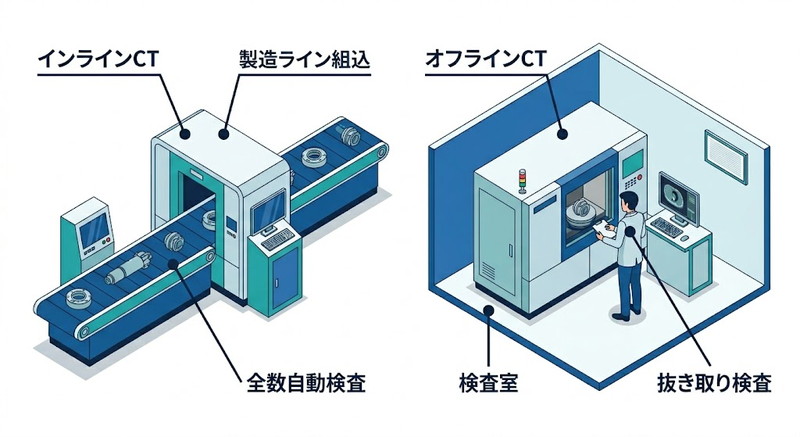

製造ライン上に直接装置を組み込み、流れてくる製品の自動検査を行う仕組みが「インライン」です。一方、製造ラインから切り離された検査室や研究室などに装置を設置し、任意のタイミングで抜き取り検査や解析を行う手法を「オフライン」と呼びます。
インラインCTは、生産工程のなかに検査プロセスを統合する運用方法です。大量の製品をスピーディに捌く必要がある現場で主に検討されています。
ここでは具体的な利点と課題を解説します。
製造ラインに直接組み込むことで、製品の全数検査が可能になる点が大きな利点です。さらに、自動判定システムと連携させれば合否判定を機械が行うため、検査工程の効率化や省人化を推進できます。
システム全体を構築するため、大規模な設備投資が必要となり導入費用が高額になりがちです。また、ライン上に大型のCT装置を設置するための十分なスペースを確保しなければならず、既存の工場レイアウトの変更を余儀なくされるケースもあります。
オフラインCTは、独立した空間に装置を置き、担当者が手動または半自動で検査を行う運用手法です。対象物の内部構造をじっくりと観察したい場面で活躍します。
新製品の開発プロセスや、不具合が生じた際の原因調査など、対象物に合わせた詳細な解析・観察に特化できるのが強みです。また、多品種少量生産における抜き取り検査にも柔軟に対応しやすく、検査条件の設定変更も容易に行えます。
検査室などの別室での単独運用となるため、検査対象の運搬作業が発生します。スキャンやデータの確認にも人手と時間がかかることから、全数検査には不向きです。
どちらの運用が適しているかは、企業の目的や予算によって異なります。大量生産品の全数検査による品質保証を最優先とし、十分な予算と設置スペースが用意できる場合は、インラインCTが適しています。
反対に新製品開発や原因究明を行いたい場合や、製品ごとに検査条件が変わる多品種少量生産の現場にはオフラインCTが向いています。
✓ 導入未定でも大歓迎です。
まずは「どんな風に見えるか」をお気軽に試してみませんか?
✓ 導入未定でも大歓迎です。
「どんな風に見えるか」お試しください。
インラインCTを導入する際は、自社の製造ラインのタクトタイム(生産ペース)に追従できる「検査スピード」を備えているかが重要です。
また、既存のコンベア設備への組み込みやすさや、AI等を活用した自動合否判定(ADR)ソフトウェアの精度・連携のしやすさも確認すべきポイントとなります。設置スペースが限られている場合は、既存のコンベアに組み込みやすい省スペース型のインライン専用装置なども検討すると良いでしょう。
オフラインCTのなかでも、検査対象物の材質や大きさ、目的によって適した装置は異なります。
たとえば、エンジン部品など高密度で厚みのある金属を検査する場合は「高出力な大型CT」、寸法や幾何公差など精密な検査を行いたい場合は「寸法や三次元測定に特化したCT」が有効です。
「まずは手軽に導入したい」「予算やスペースが限られている」といった現場で導入しやすいのがコンパクトな卓上型CTです。
産業用CTは数千万円単位の導入コストがかかり、大掛かりな設備工事が必要になるケースが一般的です。しかし近年は、導入のハードルを下げるコンパクトなモデルも登場しています。
特別な防護室の設置工事が不要なモデルや、一般的な100V電源で稼働し、オフィスのデスク上にそのまま設置できるような製品もあります。「大掛かりな設備投資は難しいが、自社内で3D非破壊検査を始めたい」という場合、こうした卓上型CTは有力な選択肢となるでしょう。
全数検査に対応できるかどうかは、製造ラインのタクトタイムとCTの撮影・判定に必要な時間によって異なります。搬送や不良品の排出まで含めて、ライン全体で必要な処理能力を確認することが重要です。
製品ごとに撮影条件や観察位置を変更する場合は、オフラインCTが検討しやすい運用方法です。一方、一定の製品を継続して検査する工程では、条件を固定して自動化しやすいインラインCTが候補になります。
可能です。研究開発や不具合解析に加え、抜き取り検査や定期的な品質確認にも活用できます。ただし、検査数量が多い場合は、撮影時間や検査担当者の作業負担を確認する必要があります。
装置の寸法・重量・電源条件に加え、周囲の作業スペースや温度環境などを確認します。X線の遮へい構造や安全管理の要件も機種ごとに異なるため、設置前にメーカーへ確認してください。
用途によっては併用も考えられます。ライン上では一定条件の検査を行い、詳しい原因調査や試作段階の解析をオフラインCTで行うなど、検査数量と解析の深さに応じて役割を分ける方法です。
運用方法を整理した後は、対象物の材質やサイズ、検査目的に合う装置を比較することが重要です。
インラインとオフラインそれぞれの特徴を正しく理解し、自社の課題や検査目的に合わせて運用手法を選択することが重要です。
全数検査による自動化・省人化を目指すならインラインCTを、対象物に合わせた柔軟な解析や抜き取り検査を行いたいならオフラインCTを検討しましょう。
検査したい対象物の材質やサイズを明確にしたうえで、高出力モデルから手軽な卓上型モデルまで、自社の環境に適した装置を選定してみてください。

| 最大管電圧 | 100kV |
|---|---|
| 撮影サイズ※1 | Φ151×H63~82mm |
| 耐荷量 | 約10kg |
| 本体サイズ | 623×310×300mm |

| 最大管電圧 | 225kV |
|---|---|
| 撮影サイズ※1 | Φ615×H800mm |
| 耐荷量 | 50kg |
| 本体サイズ | 3700×1810×2440mm |

| 最大管電圧 | 450kV |
|---|---|
| 撮影サイズ※1 | Φ600×H800mm |
| 耐荷量 | 100kg |
| 本体サイズ | 2250×1770×2350mm |
電話番号は公式サイトに記載がありません
※1:撮影サイズについては、NAOMi-CT・UX50は「最大スキャンサイズ」、ZEISS METROTOMは「精度保証条件下での測定範囲」を掲載しています。
※数値はいずれも撮影・測定条件により変動しますので、詳しくは各社にお問い合わせください。
※2:NAOMi-CTは、Mサイズ、Lサイズ、スライドLの3種類があります。
