VisiConsult

このページではVisiConsultが提供する産業用CTについて、特徴や主要製品のスペックをご紹介します。

VisiConsultの産業用CT主要製品

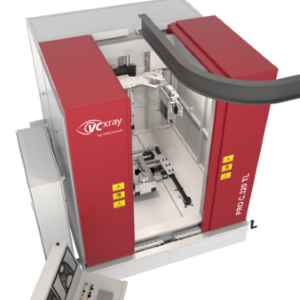

PRO C.TL

VisiConsultの産業用CT主要製品
引用元：VisiConsult公式HP（https://vc-xray.com/products/pro-line/pro-c-tl/）
  • 最大600kgの重量部品に対応するトップローダー設計
  • 外部クレーンを用いたオーバーヘッド装填が可能
  • 最大450kVの高エネルギーX線源を搭載
▼スマホは横スクロールでご確認ください▼
基本仕様
X線管 225kV / 320kV / 450kV
測定レンジ（標準） 検査包絡面: Φ 950 mm x H 1500 mm
傾斜軸（RX） 最大±30°
ステージ耐荷重 600 kg
倍率範囲 1.4 - 3
装置サイズ 3000 x 3120 x 3150 mm
参照元：VisiConsult公式HP（https://vc-xray.com/products/pro-line/pro-c-tl/）
SUMMARYまとめ
VisiConsultの産業用CTとは

VisiConsultのPRO C.TLは、大型で重量のある金属部品の検査に特化して設計されたキャビネット型CTシステムです。特殊なドアコンセプトの採用により、クレーンを用いた部品の搬入・搬出を安全かつ効率的に行える点が大きな特徴です。

マニピュレーターを外に出す必要がない設計のため、検査工程が迅速化されます。高度なソフトウェアエコシステムにより、複雑な検査シーケンスも容易に実行可能です。

当メディアでは産業用CTを取り扱うメーカーを独自視点で調査し、ピックアップして紹介しています。導入の検討材料として、こちらも合わせてご確認ください。

産業用CTおすすめメーカー3選

VisiConsultの特徴

2ピース構成のCアームによる検査の柔軟性

多くのモデルで多軸制御が可能なCアームマニピュレーターを採用しています。複雑な形状のサンプルに対しても適切な角度からX線を照射でき、死角の少ない高精度なCT撮影を実現。

標準的なキャビネットから大型システムまで、サンプルの大きさや形状に合わせて柔軟な構成が選択可能です。

AIと自動欠陥認識による検査効率化

同社は画像処理ソフトウェアの開発からスタートした経緯があり、AIを活用した自動欠陥認識（ADR）技術に強みを持っています。検査員の手を介さずに部品の欠陥を自動で検出し、判定を下すことができるため、大量生産ラインにおける品質管理のスピードを向上させます。

ディープラーニングアルゴリズムを統合することで、より複雑な欠陥パターンの識別も可能になっています。

個別ニーズに応えるオーダーメイド設計

標準製品の提供だけでなく、顧客の特定の課題を解決するためのカスタムシステムの構築に長けています。機動力と高度なエンジニアリング能力を活かし、特殊な搬送ラインへの統合や、大型の部品向け検査室の設計など、既存の枠組みにとらわれないソリューションを提案します。

会社情報

▼スマホは横スクロールでご確認ください▼
会社名 VisiConsult
所在地 Brandenbrooker Weg 2-4, 23617 Stockelsdorf, Germany
電話番号 0049 (451) 290 286-0
設立 1996年
URL https://visiconsult.com/
