Tescan

このページではTescanが提供する産業用CTについて、特徴や主要製品のスペックをご紹介します。

Tescanの産業用CT主要製品

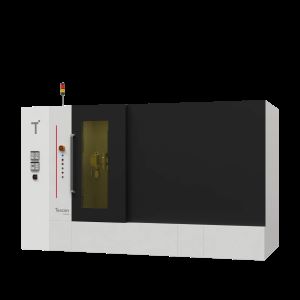

UniTOM XL

Tescanの産業用CT主要製品
引用元：Tescan公式HP（https://tescan.com/product-portfolio/micro-ct）
  • 1回転3秒未満の超高速4Dダイナミック観察
  • Spectral CTによる非破壊の元素識別
  • 連続回転を可能にするスリップリング技術
▼スマホは横スクロールでご確認ください▼
基本仕様
X線管 30-230kV (300W)
測定レンジ（標準） Φ=600mm、H=1150mm
(スキャンエンベロープ Φ=600mm、H=1000mm)
ステージ耐荷重 45kg
許容誤差（DAkkS認証取得） 空間分解能 3μm
スキャン時間 1回転あたり3秒未満
ディテクター 大面積アモルファスシリコン・フラットパネルディテクター
装置サイズ 長さ: 3500mm x 幅: 1500mm x 高さ: 2100mm
装置重量 約7500kg
参照元：Tescan公式HP（https://tescan.com/product-portfolio/micro-ct/unitom-xl）
SUMMARYまとめ
Tescanの産業用CTとは

電子光学分野の知見を活かし、材料の動的な時間変化を捉える4D CTや構成元素の特定を行うSpectral CTなど、X線技術のフロンティアを切り拓いています。

当メディアでは産業用CTを取り扱うメーカーを独自視点で調査し、ピックアップして紹介しています。導入の検討材料として、こちらも合わせてご確認ください。

産業用CTおすすめメーカー3選

Tescanの特徴

4Dダイナミック観察

1回転3秒未満という時間分解能により、サンプルに荷重や熱を加えながらの動的な振る舞いをリアルタイムで途切れることなく観察できます。

Spectral CTによる元素識別

マルチエネルギーX線イメージング技術を用いて、物質固有のKエッジを検出し、非破壊で精度の高い元素の識別を可能にしています。

有効原子番号(Z-eff)を抽出し、物理的な密度が似ている物質でもTrueContrast機能で明確に分離します。

スリップリング技術の搭載

ローテーションステージに組み込まれたスリップリング技術により連続回転させることができ、外部テストリグを接続したIn-situ実験を容易にします。

会社情報

▼スマホは横スクロールでご確認ください▼
会社名 Tescan
所在地 チェコ ブルノ(Libušina třída 21, 623 00 Brno, Czech Republic)
電話番号 +420 530 353 211
設立 1991年
URL https://tescan.com/
