North Star Imaging (NSI)

このページではNorth Star Imagingが提供する産業用CT「X25」について、特徴や主要製品のスペックをご紹介します。

NSIの産業用CT主要製品

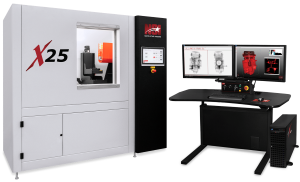

X25

• 小〜中型部品の検査に適したコンパクト設計
• サブミクロン級の高解像度スキャンに対応
• 独自のefXソフトウェアによる直感的な操作

基本仕様
電圧範囲	10 kV – 160 kV（最大225 kVオプション有）
最小焦点サイズ	約 900 nm（ナノフォーカス管使用時）
チューブタイプ	マイクロフォーカス（反射型 / 透過型）
検出器タイプ	デジタルフラットパネル（DDA）
ピクセルピッチ	127 μm
最大検出器サイズ	7.68 × 9.6 インチ（19.5 × 24.4 cm）
最大サンプル重量	50 lb（約 22.6 kg）
移動範囲	水平 10インチ(25cm) / 垂直 12インチ(30cm)
回転	360° 連続回転
最大検査領域（パートエンベロープ）	9 × 10 インチ（22 × 25 cm）
外寸	幅84インチ(213cm) × 奥行39インチ(99cm) × 高さ77インチ(195cm)
重量	2,268 kg

NSIの特徴

独自技術を持つ「efX」ソフトウェア

NSIが独自開発した「efX」ソフトウェアスイートは、データの取得（DR）から3D再構成（CT）、そして高度な解析までを一貫してサポートする包括的なソリューションです。特徴は、複雑なパラメータ設定を自動化する直感的なインターフェースにあります。これにより、CTスキャンの経験が浅いオペレーターでも、数クリックで高精度な3Dモデルを生成することが可能です。

多目的な検査に対応する柔軟性

X25は、エレクトロニクス、医療機器、プラスチック成形品など、幅広い産業分野における小〜中型部品の内部構造を非破壊で精密に可視化します。

標準の160kVから225kVへと高出力化するオプションを選択すれば、アルミ鋳物などの透過しにくい高密度材料でも、その内部まで鮮明に観察することが可能です。加えて、精密な5軸位置決めシステムの搭載により、複雑な形状のサンプルであっても適切なアングルを自在に確保でき、サブミクロン級の解像度と相まって、精緻な検査をサポートします。

グローバルなサポートと教育体制

単なる装置の販売にとどまらず、導入後の技術向上を支援する体制が非常に充実しているのが大きな魅力です。特に、独自トレーニングプログラム「NSI University」では、ASNT（アメリカ非破壊試験学会）の基準に準拠したレベルI・IIの専門的な認定講習を提供しており、現場の検査員の専門性を高めることが可能です。

会社情報

会社名	North Star Imaging（NSI）
所在地	19800 S. Diamond Lake Road, Rogers, MN 55374, USA
電話番号	763-312-8836
設立	1986年
URL	https://4nsi.com/
