diondo

このページではdiondo（ディオンド）が提供する高分解能な産業用CTについて、特徴や主要製品のスペックをご紹介します。

diondoの産業用CT主要製品

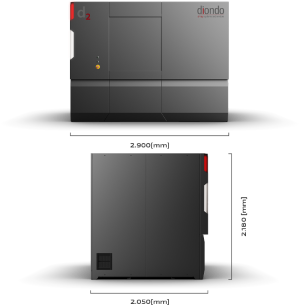

diondo d2

diondoの産業用CT主要製品
引用元：diondo公式HP（https://www.diondo.com/en/products/diondo-d2）
  • 短時間で詳細な3D解析が可能な3K検出器
  • 高精度に位置決めする多軸花崗岩マニピュレーター
  • 設置場所に合わせられる柔軟なフットプリント
▼スマホは横スクロールでご確認ください▼
基本仕様
反射管 240 / 300 / 320 [kV]
トランスミッションチューブ 190 / 225 / 240 [kV]
3K検出器 3000 x 3000ピクセル、139 [µm]
4K検出器 4200 x 4200ピクセル、100 [µm]
フォーカス検出器距離 400～1200mm
サンプルサイズ 直径520mm×高さ750mm
スキャンボリューム 直径520mm×高さ650mm
重量 50 [kg]
システム寸法 長さ2900×幅2050×高さ2180 [mm]
システム重量 10.5 / 15 [t]
参照元：diondo公式HP（https://www.diondo.com/en/products/diondo-d2）
SUMMARYまとめ
diondoの産業用CTとは

diondoはドイツに本拠を置く、高精度なCTシステムを専門とするメーカーです。製品は石定盤（グラナイト）を基礎とした堅牢な設計が特徴で、温度変化や振動の影響を最小限に抑えます。小規模な精密部品から大規模な鋳造品まで、顧客のニーズに合わせたカスタムメイドに近いソリューションを提供できる点が強みです。

当メディアでは産業用CTを取り扱うメーカーを独自視点で調査し、ピックアップして紹介しています。導入の検討材料として、こちらも合わせてご確認ください。

産業用CTおすすめメーカー3選

diondoの特徴

ドイツの精密機械工学の結晶

diondoの製品は、石定盤（グラナイト）を採用した高剛性な構造が特徴です。これにより長時間のスキャンでも熱膨張の影響を最小限に抑え、サブミクロン単位の極めて高い測定精度を実現します。航空宇宙や精密機器など、高水準の精度が求められる業界で高く評価されています。

柔軟なシステム構成（モジュラー設計）

顧客の用途に合わせて、X線管やディテクターの構成を最適化できます。マイクロフォーカスから高出力まで、幅広いエネルギー帯域に対応しており、樹脂から金属、複合材料まで一つのメーカーで多様なソリューションを提案できる技術力を持っています。

先進的なソフトウェア機能

diondoのCTは、「Helical Scan（ヘリカルスキャン）」や「Dual Energy」などの高度なスキャン技術をサポートしています。高さのあるサンプルでも歪みなく一括で撮影したり、密度の異なる異素材混合部品の内部を鮮明に分離したりすることが可能です。

会社情報

▼スマホは横スクロールでご確認ください▼
会社名 diondo
所在地 Ruhrallee 14. 45525 Hattingen. Germany.
電話番号 +49 [0] 2324 393 19 - 0
設立 2013年
URL https://www.diondo.com/
